昭和技研工業SHOWA-SGK昭和技研旋轉接頭：CSP-2-80AX10K

蘇州91精品国产综合久久久久久公司品牌負責人聯係電話：17895046997  劉先生  同微信

本體可用於不鏽鋼焊接製法蘭型可動管線。

特點：

・珍珠旋轉接頭是可360度旋轉的旋轉接頭，軸承部裝有多列滾珠軸承，潤滑脂，機械強度高，可承受較大的徑向推力量載荷及力矩載荷

・密封部使用O形圈及其他環狀密封圈，結構簡單，內部壓力流體完全不會泄漏，可穩定密封

用途：

・工業機械、液壓機械、機床等液壓、水壓、氣壓等工作介質配管

・產業機械、食品機械等冷水、溫水、蒸汽、熱油、鹽水等熱介質、製冷劑配管

・各種石油產品、LPG等裝卸裝置的流體輸送配管產業用廢水處理裝置的配管

・真空設備的給排氣配管

使用條件

特殊パッキン材質一覧表

※最高溫度は溫水、スチーム、熱油の場合の目安です。
※100℃以上の高溫叉は特殊流體での使用の場合には、グリースの変更が必要となります。

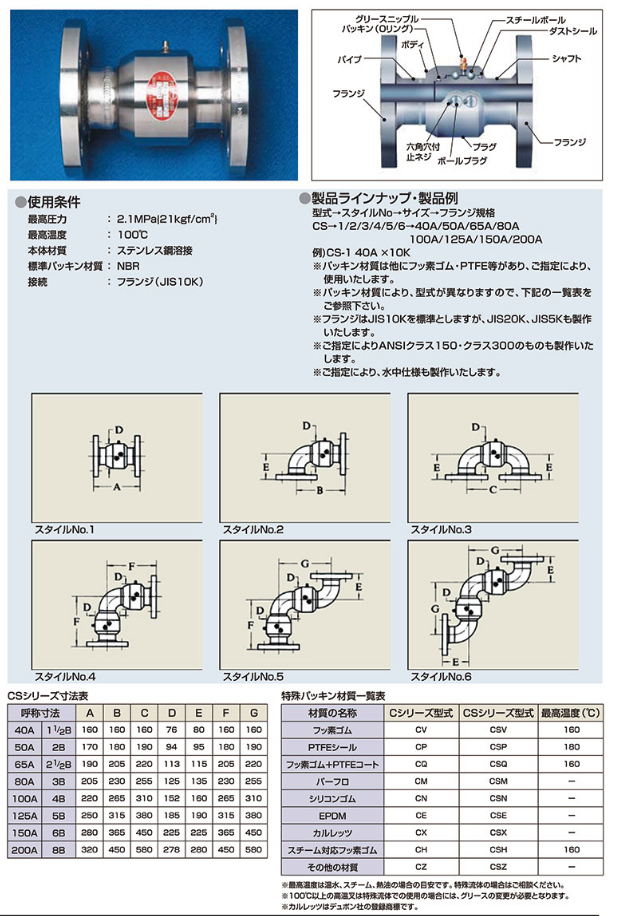

規格表

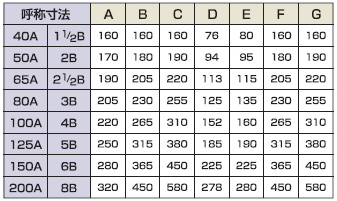

CSシリーズ寸法表

使用例

スイベルジョイントの使用方法

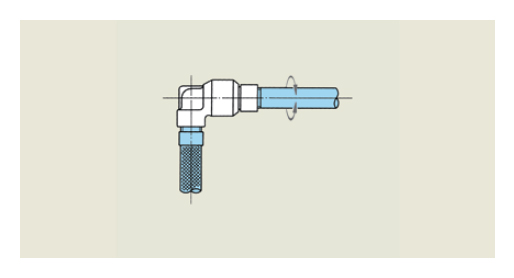

スタイル2（又は1）

回転體に流體を移送する時に使用されます。

使用設備
   ホースリール
   ロータリーコイルフッカー

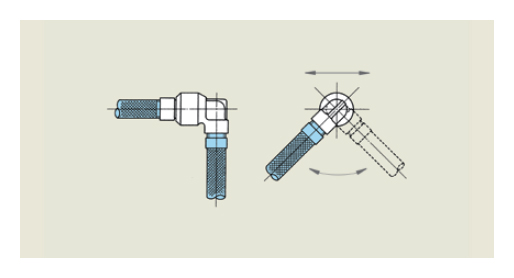

スタイル2

ゴムホースまたは、フレキシブルメタルホースにより流體を移送する時使用されます。機械的に動くことにより発生する曲り部の損傷をなくし、ホースの長さを短くすることができます。

使用設備
   建設機械、工作機械、油圧裝置、荷役裝置

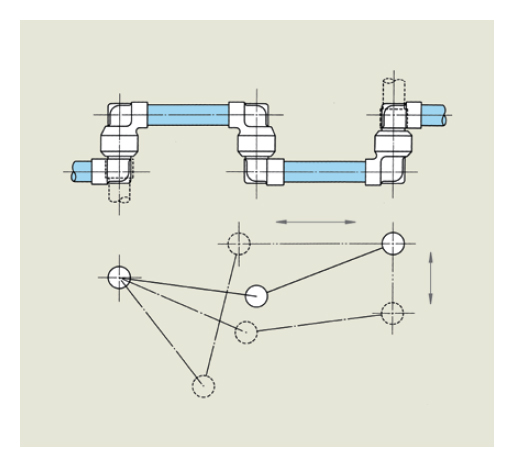

スタイル3-3-3（又は2-3-2）

平麵可動のドッグレッグ配管により、固定配管より移動する機械裝置に、流體を安全かつ確実に移送することができます。

使用設備
   ホットプレス、タイヤプレス、ダイカストマシン、射出成型機

スイベルジョイント6個の使用により、配管の全方向（三次元）の移動が可能となります。

蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：

CS-1-40AX10K

CS-1-50AX10K

CS-1-80AX10K

CS-1-100AX10K

CS-2-40AX10K

CS-2-50AX10K

CS-2-80AX10K

CS-2-100AX10K

CS-3-40AX10K

CS-3-50AX10K

CS-3-65AX10K

CS-3-80AX10K

CS-3-100AX10K

CSP-1-40AX10K

CSP-1-50AX10K

CSP-1-80AX10K

CSP-2-40AX10K

CSP-2-50AX10K

CSP-2-80AX10K

CSP-3-40AX10K

CSP-3-50AX10K

CSP-3-65AX10K

CSP-3-80AX10K

CSQ-1-40AX10K

CSQ-1-50AX10K

CSQ-1-80AX10K

CSQ-2-40AX10K

CSQ-2-50AX10K

CSQ-2-80AX10K

CSQ-3-40AX10K

CSQ-3-50AX10K

CSQ-3-65AX10K

CSQ-3-80AX10K

CSV-1-40AX10K

CSV-1-50AX10K

CSV-1-80AX10K

CSV-2-40AX10K

CSV-2-50AX10K

CSV-2-80AX10K

CSV-3-40AX10K

CSV-3-65AX10K

CSV-3-80AX10K
