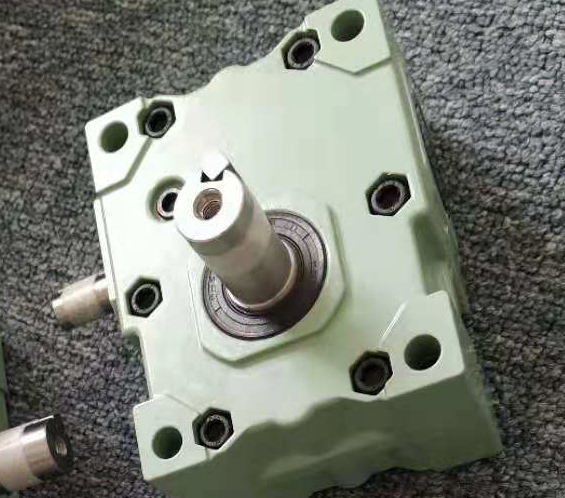

日本TSUBAKI椿本蝸輪蝸杆減速機型號：SW80B10RF 法蘭安裝
蘇州91精品国产综合久久久久久公司品牌負責人電話：17895046997 劉先生 同微信
蝸輪驅動 SW/SWM, SWJ/SWJM係列
采用軸上安裝·法蘭安裝的專用箱體，有助於簡化裝置。
輸出軸提供實心軸·空心軸兩類，還備有動力鎖·錐形套等形式。
有助於削減組裝工時。
特點
・高度平衡傳動能力與效率&成本。
采用圓柱形蝸輪，利用長年積累的技術追求極致的齒麵傳動能力，高維度融合效率與成本。
・軸上&法蘭安裝設計有助於簡化裝置。
・提供小型～中型尺寸(芯間距離25～200)。
・SWJ係列采用安裝方向自由的專用箱體。
SW 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯間距離 80mm～200mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
SWJ 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯間距離 25mm～70mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
| 減速比 | 輸入1750 r/min | 輸入1450 r/min | 輸入1150 r/min | 輸入950 r/min | 輸入500 r/min | 輸入100 r/min | 大概 質量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 10 | 6.52 | 329 | 33.6 | 6.16 | 372 | 38.0 | 5.52 | 417 | 42.5 | 4.86 | 441 | 45.0 | 2.83 | 474 | 48.3 | 0.61 | 474 | 48.3 | 26 |
・以1750~950r/min的轉速連續運轉二小時以上時，需要考慮額定熱負載，所以請參照目錄21頁的額定熱負載係數。
| 輸入轉速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 3383 | 345 | 3464 | 353 | 3661 | 374 | 3916 | 400 | 5258 | 537 | 10956 | 1118 |
| 輸入轉速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 4729 | 483 | 4851 | 495 | 5224 | 533 | 5748 | 587 | 8757 | 894 | 13217 | 1349 |
| 減 速 部 | 潤滑方式 | 油浴方式·注油出貨 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 鍵規格 | 新JIS普通 JIS B1301-1976（中實軸部用鍵一同出貨） | |
| 塗裝規格 | 蒙塞爾2.5G6/3（綠色） | |
| 底層：清漆類底漆 表層：清漆類塗料 | ||
| 防鏽規格 | 防鏽期 室內保管6個月（工廠出廠後） | |
| 外部防鏽處理：塗抹防鏽脂 內部防鏽處理：填充潤滑油後密封 | ||
| 周 圍 條 件 | 設置場所 | 室內 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性及爆炸性氣體·蒸氣及無結露，塵埃少 | |
| 安裝方式 | 水平·垂直安裝 | |
蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：
SW80T10SLF
SW80T10SRF
SW80B10SLF
SW80B10SRF
SW80V10SLF
SW80V10SRF
SW80T10LF
SW80T10RF
SW80B10LF
SW80B10RF
SW80V10LF
SW80V10RF
SW80T15SLF
SW80T15SRF
SW80B15SLF
SW80B15SRF
SW80V15SLF
SW80V15SRF
SW80T15LF
SW80T15RF 、
SW80B15LF
SW80B15RF
SW80V15LF
SW80V15RF
SW80T20SLF
SW80B20SLF
SW80B20SRF
SW80V20SLF
SW80V20SRF
SW80T20LF
SW80T20RF
SW8020LF
SW80B20RF
SW80V20LF
SW80V20RF
SW80T25SLF
SW80T25SRF
SW80B25SLF
SW80B25SRF
SW80V25SLF
SW80V25SRF
SW80T25LF
SW80T25RF
SW80B25LF
SW80B25RF
SW80V25LF
SW80V25RF
SW80T30SLF
SW80T30SRF
SW80B30SLF
SW80B30SRF
SW80V30SLF
SW80V30SRF
SW80T30LF
SW80T30RF
SW80B30LF
SW80B30RF
SW80V30LF
SW80V30RF
W80T40SLF
SW80T40SRF
SW80B40SLF
SW80B40SRF
SW80V40SLF
SW80V40SRF
SW80T40LF
SW80T40RF
SW80B40LF
SW80B40RF
SW80V40LF
SW80V40RF
SW80T50SLF
SW80T50SRF
SW80B50SLF
SW80B50SRF
SW80V50SLF
SW80V50SRF
SW80T50LF
SW80T50RF
SW80B50LF
SW80B50RF
SW80V50LF
SW80V50RF
SW80T60SLF
SW80T60SRF
SW80B60SLF
SW80B60SRF
SW80V60SLF
SW80T60LF
SW80T60RF
SW80B60LF
SW80B60RF
SW80V60LF
SW80V60RF
SW80B100L-SRF
SW80B100R-SLF
SW80V100L-SRF
SW80B100L-RF
SW80B100R-LF
SW80V100L-RF
SW80V100R-LF
SW80B150L-SRF
SW80B150R-SLF
SW80V150L-SRF
SW80V150R-SLF
SW80B150L-RF
SW80B150R-LF
SW80V150L-RF
SW80V150R-LF
SW80B200L-SRF
SW80B200R-SLF
SW80V200L-SRF
SW80V200R-SLF
SW80B200L-RF
SW80B200R-LF
SW80V200L-RF
SW80V200R-LF
1/2SW80B250L-SRF
SW80B250R-SLF
SW80V250L-SRF
SW80V250R-SLF
SW80B250L-RF
SW80B250R-LF
SW80V250L-RF
SW80V250R-LF
SW80B300L-SRF
SW80B300R-SLF
SW80V300L-SRF
SW80V300R-SLF
SW80B300L-RF
SW80B300R-LF
SW80V300L-RF
SW80V300R-LF
SW80B400L-SRF
SW80B400R-SLF
SW80V400L-SRF
SW80V400R-SLF
SW80B400L-RF
SW80B400R-LF
SW80V400L-RF
SW80V400R-LF
SW80B500L-SRF
SW80B500R-SLF
SW80V500L-SRF
SW80V500R-SLF
SW80B500L-RF
SW80B500R-LF
SW80V500L-RF
SW80V500R-LF
SW80B600L-SRF
SW80B600R-SLF
SW80V600L-SRF
SW80V600R-SLF
SW80B600L-RF
SW80B600R-LF
SW80V600L-RF
SW80V600R-LF
SW80B800L-SRF
SW80B800R-SLF
SW80V800L-SRF
SW80V800R-SLF
SW80B800L-RF
SW80B800R-LF
SW80V800L-RF
SW80V800R-LF
SW80B1000L-SRF
SW80B1000R-SLF
SW80V1000L-SRF
SW80V1000R-SLF
SW80B1000L-RF
SW80B1000R-LF
SW80V1000L-RF
SW80V1000R-LF
SW80B1200L-SRF
SW80B1200R-SLF
SW80V1200L-SRF
SW80V1200R-SLF
SW80B1200L-RF
SW80B1200R-LF
SW80V1200L-RF
SW80V1200R-LF
SW80B1500L-SRF
SW80B1500R-SLF
SW80V1500L-SRF
SW80V1500R-SLF
SW80B1500L-RF
SW80B1500R-LF
SW80V1500L-RF
SW80V1500R-LF
SW80B1800L-SRF
SW80B1800R-SLF
SW80V1800L-SRF
SW80V1800R-SLF
SW80B1800L-RF
SW80B1800R-LF
SW80V1800L-RF
SW80V1800R-LF
SW80B2400L-SRF
SW80B2400R-SLF
SW80V2400L-SRF
SW80V2400R-SLF
SW80B2400L-RF
SW80B2400R-LF
SW80V2400L-RF
SW80V2400R-LF
SW80B3000L-SRF
SW80B3000R-SLF
SW80V3000L-SRF
SW80V3000R-SLF
SW80B3000L-RF
SW80B3000R-LF
SW80V3000L-RF
SW80V3000R-LF
SW80B3600L-SRF
SW80B3600R-SLF
SW80V3600L-SRF
SW80B3600L-RF
SW80B3600R-LF
SW80V3600L-RF
SW80V3600R-LF
