日本支撐反作用力極易安裝的SAKAI酒井聯軸器型號：UA-30C-6X12

發布時間：2023-06-05 11:01:08 點擊次數：700

日本支撐反作用力極易安裝的SAKAI酒井聯軸器型號：UA-30C-6X12

蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生同微信

特點 :

・高剛性機身和雙螺栓夾緊規格，適用於高精度、高響應性控製

・中心塊上十字形配置的銷和用輪轂的臂部保持該銷的金屬自由滑動、旋轉，同時吸收偏心和偏角。針腳和金屬的間隙數μm和極小，所以可以進行高精度的旋轉傳遞

・沒有撓曲材料，通過銷和金屬部自由滑動、旋轉的修正式構造，吸收心偏移時產生的支撐反作用力很微小。另外，扭轉剛性為板簧式的1.5～2倍，可提高使用伺服馬達、脈衝馬達等的自動設備的控製響應性

・由於修正式獨特的阻尼性和高扭轉剛性，具有難以將驅動部的振動傳遞給被驅動部的特性，因此對安裝設備的振動對策有效

・支撐反作用力極小，安裝容易

種類	標準タイプ	許容トルク範囲(N・m)	1.01～3.00
d1(d)(φ)	6	d2(φ)	12
外徑 A(φ)	30	全長 L(LL)(mm)	30
最高回転數範囲(r/min)	4001～10000	特徴	高撚り剛性 / 低慣性モーメント
本體材質	[アルミニウム] A2017	用途	標準 / サーボモータ / パルスモーター / エンコーダ
許容トルク(N・m)	2	最高回転數(r/min)	6000
許容偏心範囲	0.02～0.2	許容偏心	0.2
許容偏角	1	慣性モーメント(kg・m2)	6.74X10^-6
最大トルク(N・m)	4	RoHS ?	10

規格表

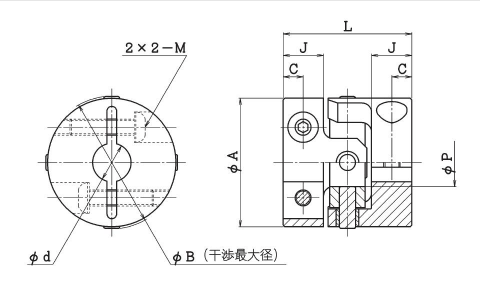

型番	許容トルク N・m	最大トルク N・m	許容スラスト荷重Ｎ	許容偏心 mm	許容偏角 °	最高回転數 r/min	ねじり剛性 N・m/rad	慣性モーメント kg・m²	質量 g	d	A	B	P	L	J	C	M
UA-15C	0.25	0.5	30	0.2	1	6,000	0.29×10³	0.25×10^-6	9	3～5	15	16	4	18	6	3	M2.5
UA-20C	0.5	1.0	60	0.2	1	6,000	0.90×10³	0.90×10^-6	17	4～8	20	22	7	20	7	3.5	M3
UA-25C	1.0	2.0	80	0.2	1	6,000	2.00×10³	2.99×10^-6	36	4～10	25	27	10	27	9	4.5	M4
UA-30C	2.0	4.0	140	0.2	1	6,000	3.78×10³	6.74×10^-6	57	5～14	30	32	10	30	9.5	4.7	M4
UA-35C	3.5	7.0	180	0.2	1	6,000	6.34×10³	1.36×10^-5	83	7～16	35	37	13	35	11.5	5.7	M5
UA-40C	5.0	10	320	0.2	1	6,000	1.06×10⁴	2.66×10^-5	123	8～20	40	42	15	40	12.5	6.2	M5
UA-45C	10	20	500	0.2	1	6,000	1.70×10⁴	0.47×10^-4	178	8～22	45	47	16	45	14	7	M6
UA-55C	20	40	850	0.2	1	6,000	3.00×10⁴	1.35×10^-4	353	10～25	55	58	17	58	19	9.9	M8

標準軸穴徑：d

型番	d
型番	3	4	5	6	6.35	7	8	9.525	10	11	12	14	15	16	17	18	19	20	22	24	25
UA-15C	●	○	○
UA-20C		●	●	●	●	○	○
UA-25C		●	●	●	●	●	●	○	○
UA-30C			●	●	●	●	●	○	○	○	○	○
UA-35C						●	●	●	●	●	●	○	○	○
UA-40C							●	●	●	●	●	●	○	○	○	○	○	○
UA-45C							●	●	●	●	●	●	●	○	○	○	○	○	○
UA-55C									●	●	●	●	●	●	○	○	○	○	○	○	○

UA-55Cは準標準品（納期確認品）。
許容トルクは回転數が1500r/minの場合を表す。
最大トルクは起動時およびブレーキ時に瞬間的に伝達できるトルク。
許容スラスト荷重は負荷トルクをゼロとした場合の靜的許容荷重を表す。
取付軸はJ寸法まで確実に挿入する。ただし非貫通穴徑の場合は、取付軸の挿入寸法をJ寸法より飛び出さないようにする。
慣性モーメント、質量は軸穴徑が最大の場合を表す。
●印は軸が貫通できる穴徑を表す。（◯印は非貫通穴徑）
推奨軸公差はh6。

蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：

UA-15C-3X3

UA-15C-3X4

UA-15C-3X5

UA-15C-4X4

UA-15C-4X5

UA-15C-5X5

UA-20C-4X4

UA-20C-4X5

UA-20C-4X6

UA-20C-4X7

UA-20C-4X8

UA-20C-5X5

UA-20C-5X6

UA-20C-5X7

UA-20C-5X8

UA-20C-6X6

UA-20C-6X7

UA-20C-6X8

UA-20C-7X7

UA-20C-7X8

UA-20C-8X8

UA-25C-5X5

UA-25C-5X6

UA-25C-5X6.35

UA-25C-5X7

UA-25C-5X8

UA-25C-5X9.525

UA-25C-5X10

UA-25C-6X6

UA-25C-6X6.35

UA-25C-6X7

UA-25C-6X8

UA-25C-6X9.525

UA-25C-6X10

UA-25C-6.35X6.35

UA-25C-6.35X7

UA-25C-6.35X8

UA-25C-6.35X9.525

UA-25C-6.35X10

UA-25C-7X7

UA-25C-7X8

UA-25C-7X9.525

UA-25C-7X10

UA-25C-8X8

UA-25C-8X9.525

UA-25C-8X10

UA-25C-9.525X9.525

UA-25C-9.525X10

UA-25C-10X10

UA-30C-6X6

UA-30C-6X7

UA-30C-6X8

UA-30C-6X10

UA-30C-6X11

UA-30C-6X12

UA-30C-6X14

UA-30C-7X7

UA-30C-7X8

UA-30C-7X10

UA-30C-7X11

UA-30C-7X12

UA-30C-7X14

UA-30C-8X8

UA-30C-8X10

UA-30C-8X11

UA-30C-8X12

UA-30C-8X14

UA-30C-10X10

UA-30C-10X11

UA-30C-10X12

UA-30C-10X14

UA-30C-11X11

UA-30C-11X12

UA-30C-11X14

UA-30C-12X12

UA-30C-12X14

UA-30C-14X14

UA-35C-8X8

UA-35C-8X10

UA-35C-8X11

UA-35C-8X12

UA-35C-8X14

UA-35C-8X15

UA-35C-8X16

UA-35C-10X10

UA-35C-10X11

UA-35C-10X12

UA-35C-10X15

UA-35C-10X16

UA-35C-11X11

UA-35C-11X12

UA-35C-11X14

UA-35C-11X15

UA-35C-11X16

UA-35C-12X12

UA-35C-12X14

UA-35C-12X15

UA-35C-12X16

UA-35C-14X14

UA-35C-14X15

UA-35C-14X16

UA-35C-15X15

UA-35C-15X16

UA-35C-16X16

UA-40C-8X8

UA-40C-8X10

UA-40C-8X11

UA-40C-8X12

UA-40C-8X14

UA-40C-8X15

UA-40C-8X16

UA-40C-8X19

UA-40C-8X20

UA-40C-10X10

UA-40C-10X11

UA-40C-10X12

UA-40C-10X14

UA-40C-10X15

UA-40C-10X16

UA-40C-10X19

UA-40C-10X20

UA-40C-11X11

UA-40C-11X12

UA-40C-11X14

UA-40C-11X15

UA-40C-11X16

UA-40C-11X19

UA-40C-11X20

UA-40C-12X12

UA-40C-12X14

UA-40C-12X15

UA-40C-12X16

UA-40C-12X20

UA-40C-14X14

UA-40C-14X15

UA-40C-14X16

UA-40C-14X19

UA-40C-14X20

UA-40C-15X15

UA-40C-15X16

UA-40C-15X19

UA-40C-15X20

UA-40C-16X16

UA-40C-16X19

UA-40C-16X20

UA-40C-19X19

UA-40C-19X20

UA-40C-20X20
