MD齒輪箱
高性能·高效率的標準型·直交軸型的螺旋錐齒輪箱。
銷售以來的五十多年間，廣泛應用於各種用途的長壽產品。
具有豐富的實際經驗與成績，信賴性獲得了各個行業客戶的高度評價。

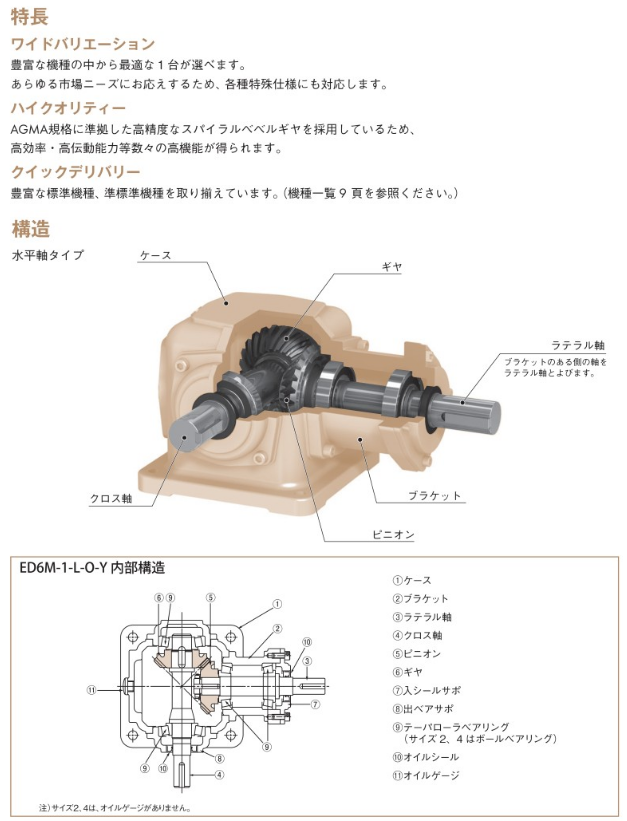

采用高精度螺旋傘齒齒輪，實現高效率和高傳動能力。

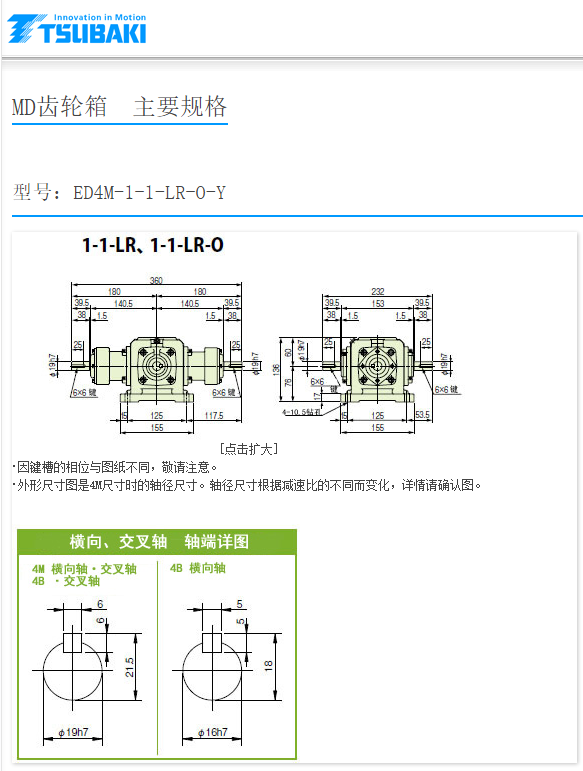

日本高傳動能力TSUBAKI椿本齒輪轉向器型號：ED4M-1-1-LR-O-Y
蘇州91精品国产综合久久久久久機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信
特點：
・豐富品種
可從豐富的種類中選出最適的一台。
滿足各種市場需求，可對應各類特殊形式要求。
・高質量
采用AGMA規格的高精度螺旋傘齒齒輪，實現高效率和高傳動能力。
・可提供食品潤滑油規格。
可提供封入NSF指定的 H1級別食品潤滑油的規格。
外形尺寸與標準規格相同。
| 減速比 | 橫向軸轉速 r/min | 傳動能力：橫向雙軸型 | 容許OHL | 交叉軸容許扭矩 | 慣性力矩 {GD2} | 背隙 度 | 大概 質量 kg | 潤滑 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 交叉軸扭矩 | 橫向軸 | 直交軸 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 1:1 | 3000 | 5.39 | 16.8 | 1.71 | 647 | 66.0 | 764 | 78.0 | 66.0 | 6.80 | 0.23 | 0.92 | 0.15 ～ 1.16 | 12.5 | 潤滑脂潤滑 |
| 2000 | 4.17 | 19.5 | 1.99 | 745 | 76.0 | 862 | 88.0 | ||||||||
| 1750 | 3.92 | 21.0 | 2.14 | 784 | 80.0 | 902 | 92.0 | ||||||||
| 1450 | 3.45 | 22.3 | 2.27 | 833 | 85.0 | 951 | 97.0 | ||||||||
| 1150 | 2.93 | 23.8 | 2.43 | 882 | 90.0 | 1029 | 105 | ||||||||
| 870 | 2.42 | 26.0 | 2.65 | 960 | 98.0 | 1127 | 115 | ||||||||
| 580 | 1.71 | 27.6 | 2.82 | 1078 | 110 | 1323 | 135 | ||||||||
| 300 | 0.91 | 28.3 | 2.89 | 1519 | 155 | 1960 | 200 | ||||||||
| 100 | 0.30 | 29.3 | 2.99 | 1911 | 195 | 1960 | 200 | ||||||||
| 10 | 0.02 | 30.1 | 3.07 | 1911 | 195 | 1960 | 200 | ||||||||
・在各轉速間使用時，請用插值法計算。
・橫向軸轉速低於10r/min時，請使用10r/min時的數值。
・橫向軸轉速超過1750r/min使用時，變為潤滑油規格。(特殊規格的介紹)
因使用範圍·傳動能力受運行時間，運行周期，環境溫度，負載狀況的限製，請向本公司谘詢。
| 減 速 部 | 軸端鍵槽部 | 新JIS鍵（JIS B1301-1976）：附鍵（輸出軸）（鍵槽為通用形式。） |
|---|---|---|
| 輸出軸端 | 有螺孔加工 | |
| 周 圍 條 件 | 設置場所 | 室內灰塵少，無水淋的場所 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性氣體·爆炸性氣體·蒸汽等 | |
| 安裝方向 | 可自由選擇安裝方向 | |
| 塗飾顏色 | 蒙塞爾 2.5G6/3 | |
蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：
向單軸型
ED4M-1-LR-Y 椿本齒輪箱（UENO)
ED4B20-1-LR-Y 椿本齒輪箱（UENO)
ED4M-1-R-Y 椿本齒輪箱（UENO)
ED4B20-1-R-Y 椿本齒輪箱（UENO)
ED4M-1-L-Y 椿本齒輪箱（UENO)
ED4B20-1-L-Y 椿本齒輪箱（UENO)
ED4M-1-LR-O-Y 椿本齒輪箱（UENO)
ED4B20-1-LR-O-Y 椿本齒輪箱（UENO)
ED4M-1-R-O-Y 椿本齒輪箱（UENO)
ED4B20-1-R-O-Y 椿本齒輪箱（UENO)
ED4M-1-L-O-Y 椿本齒輪箱（UENO)
ED4B20-1-L-O-Y 椿本齒輪箱（UENO)
ED4M-1-UD-Y 椿本齒輪箱（UENO)
ED4B20-1-UD-Y 椿本齒輪箱（UENO)
ED4M-1-U-Y 椿本齒輪箱（UENO)
ED4B20-1-U-Y 椿本齒輪箱（UENO)
ED4M-1-D-Y 椿本齒輪箱（UENO)
ED4B20-1-D-Y 椿本齒輪箱（UENO)
ED4M-1-UD-O-Y 椿本齒輪箱（UENO)
ED4B20-1-UD-O-Y 椿本齒輪箱（UENO)
ED4M-1-U-O-Y 椿本齒輪箱（UENO)
ED4B20-1-U-O-Y 椿本齒輪箱（UENO)
ED4M-1-D-O-Y 椿本齒輪箱（UENO)
ED4B20-1-D-O-Y 椿本齒輪箱（UENO)
ED4M-U-LR-Y 椿本齒輪箱（UENO)
ED4B20-U-LR-Y 椿本齒輪箱（UENO)
ED4M-U-R-Y 椿本齒輪箱（UENO)
ED4B20-U-R-Y 椿本齒輪箱（UENO)
ED4M-U-L-Y 椿本齒輪箱（UENO)
ED4B20-U-L-Y 椿本齒輪箱（UENO)
ED4M-U-LR-O-Y 椿本齒輪箱（UENO)
ED4B20-U-LR-O-Y 椿本齒輪箱（UENO)
ED4M-U-R-O-Y 椿本齒輪箱（UENO)
ED4B20-U-R-O-Y 椿本齒輪箱（UENO)
ED4M-U-L-O-Y 椿本齒輪箱（UENO)
ED4B20-U-L-O-Y 椿本齒輪箱（UENO)
ED4M-D-LR-Y 椿本齒輪箱（UENO)
ED4B20-D-LR-Y 椿本齒輪箱（UENO)
ED4M-D-R-Y 椿本齒輪箱（UENO)
ED4B20-D-R-Y 椿本齒輪箱（UENO)
ED4M-D-L-Y 椿本齒輪箱（UENO)
ED4B20-D-L-Y 椿本齒輪箱（UENO)
ED4M-D-LR-O-Y 椿本齒輪箱（UENO)
ED4B20-D-LR-O-Y 椿本齒輪箱（UENO)
ED4M-D-R-O-Y 椿本齒輪箱（UENO)
ED4B20-D-R-O-Y 椿本齒輪箱（UENO)
ED4M-D-L-O-Y 椿本齒輪箱（UENO)
ED4B20-D-L-O-Y 椿本齒輪箱（UENO)

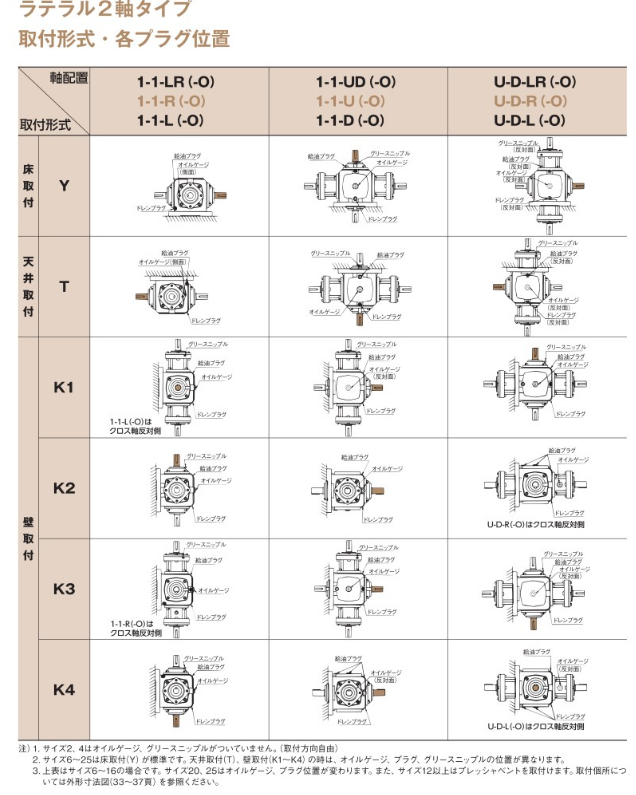

橫向雙軸型
ED4M-1-1-LR-Y 椿本齒輪箱（UENO)
ED4B20-1-1-LR-Y 椿本齒輪箱（UENO)
ED4M-1-1-R-Y 椿本齒輪箱（UENO)
ED4B20-1-1-R-Y 椿本齒輪箱（UENO)
ED4M-1-1-L-Y 椿本齒輪箱（UENO)
ED4B20-1-1-L-Y 椿本齒輪箱（UENO)
ED4M-1-1-LR-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-LR-O-Y 椿本齒輪箱（UENO)
ED4M-1-1-R-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-R-O-Y 椿本齒輪箱（UENO)
ED4M-1-1-L-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-L-O-Y 椿本齒輪箱（UENO)
ED4M-1-1-UD-Y 椿本齒輪箱（UENO)
ED4B20-1-1-UD-Y 椿本齒輪箱（UENO)
ED4M-1-1-U-Y 椿本齒輪箱（UENO)
ED4B20-1-1-U-Y 椿本齒輪箱（UENO)
ED4M-1-1-D-Y 椿本齒輪箱（UENO)
ED4B20-1-1-D-Y 椿本齒輪箱（UENO)
ED4M-1-1-UD-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-UD-O-Y 椿本齒輪箱（UENO)
ED4M-1-1-U-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-U-O-Y 椿本齒輪箱（UENO)
ED4M-1-1-D-O-Y 椿本齒輪箱（UENO)
ED4B20-1-1-D-O-Y 椿本齒輪箱（UENO)
ED4M-U-D-LR-Y 椿本齒輪箱（UENO)
ED4B20-U-D-LR-Y 椿本齒輪箱（UENO)
ED4M-U-D-R-Y 椿本齒輪箱（UENO)
ED4B20-U-D-R-Y 椿本齒輪箱（UENO)
ED4M-U-D-L-Y 椿本齒輪箱（UENO)
ED4B20-U-D-L-Y 椿本齒輪箱（UENO)
ED4M-U-D-LR-O-Y 椿本齒輪箱（UENO)
ED4B20-U-D-LR-O-Y 椿本齒輪箱（UENO)
ED4M-U-D-R-O-Y 椿本齒輪箱（UENO)
ED4B20-U-D-R-O-Y 椿本齒輪箱（UENO)
ED4M-U-D-L-O-Y 椿本齒輪箱（UENO)
ED4B20-U-D-L-O-Y 椿本齒輪箱（UENO)
